PYZW-IA型盤式制動專用液壓系統技術原理說明書

　　PYZW-IA液壓站是為盤式液壓制動器配套的液壓工作站

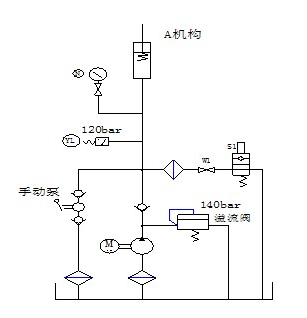

　　一、系統原理

　　二、工作原理

　　1、 電動控制

　　開閘及保壓：使電磁閥S1得電保壓，啟動電機M(電機后蓋內風葉為逆時針向方轉動)，A機構執行開閘動作。當閘完全打開后，系統壓力升高，系統壓力達到壓力繼電器YL設定的動作壓力時，壓力繼 電器YL發出信號，電機停止運轉，系統處于保壓工作狀態。

　　閉閘：系統失電，使電磁閥S1斷電泄壓，在油缸內彈簧的作用下，執行關閘動作。

　　加熱系統：設置溫度后，220V8A送電進行自動加熱，設有加熱指示燈和保溫指示燈，當保溫指示燈常亮?xí)r加熱己到設置溫度。當環境溫度不須加熱時必須關閉液壓站電控內單相空氣開關。

　　2、 手動控制

　　開閘：拔動手動泵手柄往復多次排氣后，旋緊手動截止閥W1的手動旋鈕，拔動手動泵手柄打壓，A機構即可執行開閘動作。

　　閉閘：徹底松開手動截止閥W1的手動旋鈕，在油缸內、油管內彈簧的作用力下，執行關閘動作(正常使用必須松開手動旋鈕) 。

　　三、系統參數

液壓系統技術參數

　　四、系統調整

　　1)去掉溢流閥蓋帽完全松開溢流閥4的調節螺釘，同時擰緊壓力繼電器YL的調節螺釘，并徹底旋開手動截止閥W1的手動旋鈕，啟動M，A機構執行開閘動作，此時擰開二只鎖緊螺母緩慢的調節溢流閥4 的調節螺釘順擰壓力大，當閘完全打開后，觀察壓力表N 的指示值，繼續調節溢流閥4的調節螺釘，當系統壓力達到所需要壓力值的1.2倍(14~15KPa)，停止調節溢流閥4的調節螺釘，旋松壓力繼電 器YL的調節螺釘，使其動作發出信號電機停止運轉，繼續旋松壓力繼電器YL的調節螺釘1/4圈，觀察壓力表N的指示值，當達到所需要的壓力值時電機啟動運轉，如高于所需壓力值電機啟動則旋松壓力繼 電器YL的調節螺釘，反之則旋緊壓力繼電器YL的調節螺釘，直至調節到所需壓力值時電機啟動運轉。

　　2)切斷電源后，再啟動電機M，A機構執行開閘動作，當閘完全打開后，系統壓力升高，觀察壓力表N的指示值不高于所需壓力值的1.2倍。如壓力繼電器不能在所需的壓力值發出信號，應調節壓力繼 電器YL的調節螺釘，使其正確的發出信號。

　　3)重復(2)三次，如果壓力繼電器能正確的發出信號，則完成系統調整，鎖緊溢流閥的調節螺釘。否則，繼續重復過程2，直至壓力繼電器能正確的發出信號。

　　4)測試系統壓力保壓功能，應保持壓力不變，不退壓。

　　5) 測試系統減壓補壓功能，當系統在減壓的情況下應在減壓到2Mpa壓力繼電器自動動作啟動M補壓到所需壓力值自動關閉M。

　　PYZW-IA型盤式制動專用液壓站系統的檢修幾維護

　　1、 油箱加油時，加油量約35升，到到油箱液位計滿位，定期檢測油箱液位計，油箱液位應該不低于液位計的80%。

　　2、 定期檢測回油濾芯，清洗或者更換濾芯，正常使用時，***使用40天更換一次油，之后每三個月更換一次油。

　　3、 每年更換一次吸油過濾器、濾芯。

　　4、 液壓油如發生變質時應及時更換，加油時應使用加油過濾小車，以保證所加入油箱的油是清潔的。加油過濾小車的過濾器的濾芯應不大于20μm

　　PYZW-IA型盤式制動專用液壓站外形圖看詳細資料，請下載產品樣本或直接打電話索取，謝謝!
